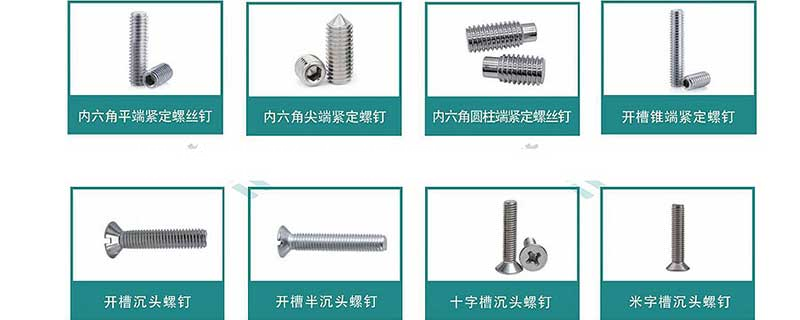

急求：螺絲的工程三視圖畫法！

三視圖用兩個就能表達，一個表達直徑，一個表達長度，不過在表達外螺紋，牙頂園要一個整園是粗實線，牙根園要三分之一的細實線表達，還有就是，長度，表達。畫圖時，盡量選用1:1的比例。這樣既便于直接估量組合體的大小，也便于畫圖。按選定的比例，根據組合體長、寬、高預測出三個視圖所占的面積，并在視圖之間留出標注尺寸的位置和適當?shù)拈g距，據此選用合適的標準圖幅。根據各形體的投影規律，逐個畫出形體的三視圖。畫形體的順序：一般先實（實形體）后空（挖去的形體）；先大（大形體）后小（小形體）；先畫輪廓，后畫細節。畫每個

hanxiaoping555

2018-02-26TA獲得超過1.1萬個贊

參看附圖： 這是標準的螺栓連接圖，包含了螺栓的主視圖、俯視圖，也有螺孔（也就是螺母）的主視圖和俯視圖。 你說的螺紋間距，叫螺距，對于常用的粗牙螺紋來說，是不不標注螺距的，只有細牙螺紋才

三視圖畫法

工程制圖和三視圖畫法

31個問題2,182,979人瀏覽

分析螺栓聯接三視圖中的錯誤補全所缺的圖線

分析螺栓聯接三視圖中的錯誤，補全所缺的圖線如下：分析：主、左視圖各增加了兩小段粗實線，增加左視圖的剖面線，左視圖六角頭補線也不同。用螺栓、螺母和墊圈將兩個都不太厚且能鉆成通孔的兩個零件連接在一起，稱為螺栓連接。裝配時，螺栓穿過被連接件的通孔，在制有螺紋的一端裝上墊圈擰上螺母，繪制螺紋連接圖時，可按零件的規定標記，從有關標準中查出繪圖所需的尺寸，這是結構畫法。畫螺栓連接的圖樣注意1、兩零件的接觸面只畫一條線，不應畫成兩條線或特意加粗。2、被連接件的通孔直徑為1.1d，螺栓的螺紋大徑和被連接件光孔之間有間

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。 六角螺母畫法步驟: 1)畫正六棱柱 先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影 制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。 主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。 左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。 六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100
